一、简述

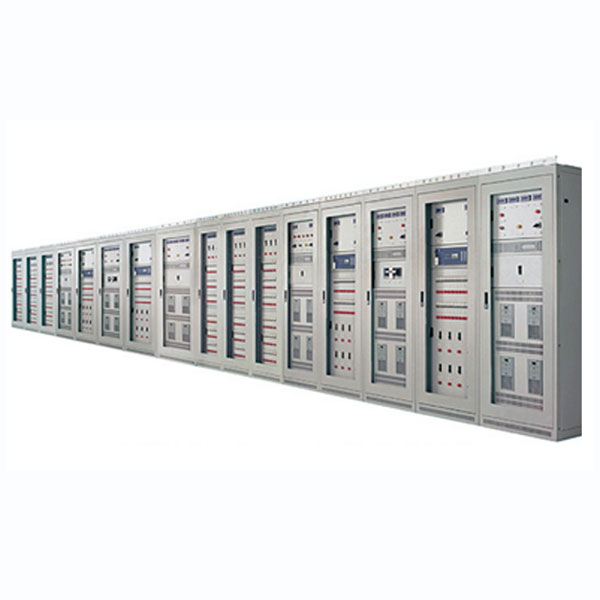

HYD-PWZD微机直流电源成套装置是我公司结合多年技术经验积累、生产体系管理，根据GB/T 19826-2005和DL/T 459-2002等标准自行设计生产的直流电源成套装置，是目前变配电系统必不可少的直流电源系统。现已广泛应用于从500KV到10KV不同电压等级的变电站及开闭所，15MW-600MW发电机组的电厂，如地铁、油田、化工、冶金等，作为控制、信号、事故照明等负荷的正常与事故情况下的直流供电，可实现无人值守，是传统直流电源成套装置的理想换代产品。
二、系统特点
1、智能化程度高
我公司自主研发的智能型充电模块是专为电力系统设计，具有“四遥”功能的智能电源。电源采用“谐振电压型双环控制的谐振开关电源技术”，具有体积小、重量轻、效率高（95%以上）、可靠性高等优点。产品包括220V、110V、48V三大系列、几十个品种，配有标准RS485通信接口，易于与自动化系统对接。其充电过程完全符合铅酸蓄电池、镍镉电池充电曲线要求，系统对电池实现智能充电管理，并带有温度补偿功能。监控系统配有标准RS232/485通信接口，提供多种通信规约，方便接入自动化系统，提供开放协议，方便组网，轻松实现“四遥”及无人值守。
2、可靠性高
HYD-PWZD微机直流电源成套装使用多个充电模块并联，N+1热备份，可平滑扩容，模块间均流特性好，模块支持带电热拔插（注：应尽量避免带载热插拔产生拉弧烧毁模块输入输出接插件）。具有一体化接口，方便模块更换，提高了系统的稳定性和可靠性。模块及监控器的重要部位全部选用进口可靠元器件，产品出厂前经过高温老化及多级质量管控，保证运行时的稳定性和可靠性。
3、操作、使用简单
交直流输入输出及母线开关上下电无顺序要求；监控系统集散式设计，底层模块即插即用（需在监控中设置），带电热插拔，方便安装、检修、更换。
4、显示、报警功能完善
监控功能完善，高智能化，采用大屏幕液晶汉字显示（可提供英文显示菜单），触摸屏利用触摸操作，监控自带声光告警。采用高性能器件，断电后运行记录和历史故障不丢失。
5、完善的电池管理
对蓄电池自动管理及自动维护保养，实时监测单体蓄电池的端电压，及电池组充、放电电流，检测记录放电AH数，自动控制均、浮充转换以及定期维护性均充。
6、自动电池温度补偿
具有电池温度补偿功能，温度补偿系数可根据不同电池种类自行设定，满足不同品牌电池的温补要求，程度延长电池寿命。
7、高效率、高功率因数
电源满载效率> 95%；采用无源功率因数校正技术，满载功率因数> 0.92。
8、稳压、稳流精度高
稳流精度≤±1%；稳压精度≤±0.5%；纹波系数≤±0.5%
9、方案齐全、组合方便
可根据用户订货时提出的方案，进行生产。

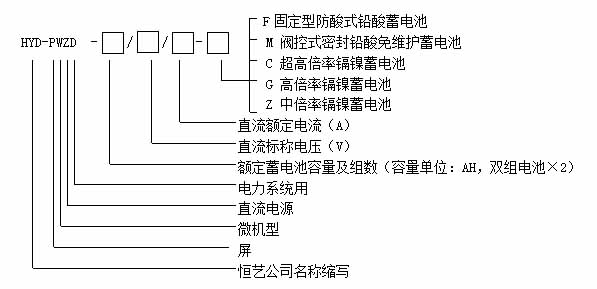

三、型号定义说明
四、正常使用条件
海拔≤3000m，每增加100米，容量下降1%，最高4000米；
设备运行期间周围空气温度不高于40℃，不低于-10℃；
日平均相对湿度不大于95%，月平均相对湿度不大于90%；
安装使用地点无强烈振动和冲击，无强电磁干扰，外磁场感应强度不得超过0.5mT；
安装垂直倾斜度不超过5%；
使用地点不得有爆炸危险介质，周围介质不含有腐蚀金属的有害气体及导电介质；
交流输入采用三相五线制，电压不对称度不超过5%；
交流输入电压应为正弦波，非正弦含量不超过10%；
本设备仅限在室内安装，并注意设备运行的环境温度。
五、主要引用标准
DL/T 459-2000 电力系统直流电源柜订货技术条件；
DL/T 637-1997 阀控式密封铅酸蓄电池订货技术条件；
DL/T 5044-2004 火力发电厂、变电所直流系统设计技术规定；
GB/T 19826-2005 电力工程直流电源设备通用技术条件及安全。
